UPM-DT-100AV

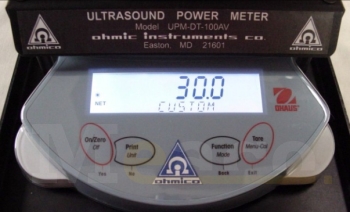

UPM-DT-100AV elektroniczny miernik mocy ultradźwięków

Mierniki serii UPM-DT wykorzystują najbardziej wiarygodną i powtarzalną metodę określania całkowitej mocy akustycznej wypromieniowanej przez przetworniki ultradźwiękowe opartą na równoważeniu siły promieniowania.
Badany przetwornik umieszcza się centralnie nad celem, którym jest 45 ° stożek z podparciem powietrznym, zanurzony w wodzie, połączony z precyzyjną wagą. Kiedy pole akustyczne natrafia na stożek, siła wypadkowa wywierana na czujnik tensometryczny wagi jest wprost proporcjonalna do całkowitej wypromieniowanej przez przetwornik mocy.
Zbiornik testowy wyłożony jest gumą absorbującą dźwięki, która zapobiega odbiciom energii.
Waga przelicza miligramy na waty z rozdzielczością właściwą dla danego modelu. Łatwo zweryfikować działanie mierników serii UPM-DT, umieszczając skalibrowany 1g odważnik na ramieniu stożka, co odpowiada 14,65 lub 14,7 watom (w zależności od modelu miernika).

GŁÓWNE CECHY:
◊ Rozdzielczość 200 mW lub 150 mW w trybie gramów
◊ Zakres pomiarowy od 0 do 30 W
◊ Częstotliwość 0,5 do 10 MHz

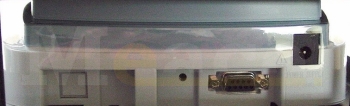

◊ Cyfrowy wyświetlacz, interfejs RS-232
◊ Przenośny, zasilanie akumulatorowe lub z sieci
◊ Walizka z aluminium
◊ Gwarancja 12 miesięcy
